RKE 90H

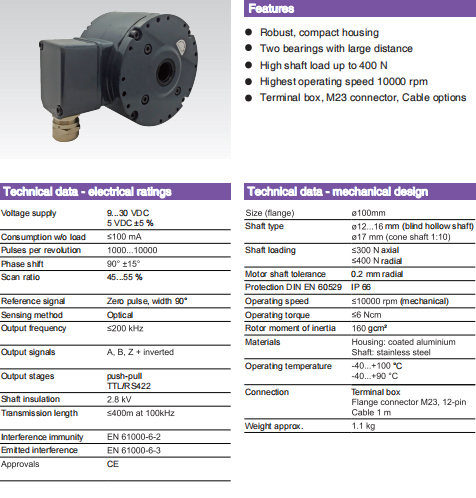

产品特性


	○	坚固，紧凑的外壳		○	大间距的双轴承
	○	轴承负载高达 400N		○	高工作速度 10000rpm
	○	端子盒，M23连接器，电缆等可选

电气技术参数


	○	供电： 9…30VDC 5VDC ±5%		○	空载电流：≤ 100mA
	○	分辨率（脉冲数/转）：1000…10000		○	移相：90°±15°
	○	扫描比：45…55%		○	参考信号：零脉冲，宽度 90°
	○	检测方式：光学		○	输出频率：≤200 kHz
	○	输出信号：A、B、Z ，+ 取反		○	输出电路：推拉 TTL / RS422
	○	轴绝缘：2.8KV		○	传输距离：≤400m at 100kHz
	○	抗干扰：EN 61000-6-2		○	发射干扰：EN 61000-6-3
	○	认证：CE

机械参数


	○	尺寸（法兰）：ø100mm		○	轴类型： φ12…16mm（盲孔轴） φ17mm（锥形轴1:10）
	○	轴负载： ≤300N 轴向 ≤400 N 径向		○	电机轴公差：0.2 mm径向
	○	防护等级DIN EN 60529 ：IP66		○	运行转速：≤10000 rpm
	○	运行转矩：≤6Ncm		○	转子转动惯量：160 gcm²
	○	材料：外壳：镀铝轴：不锈钢		○	工作温度： -40...+100 °C -40...+90 °C
	○	连接：端子盒法兰连接器 M23, 12-pin 电缆 1 m		○	重量约：1.1 kg

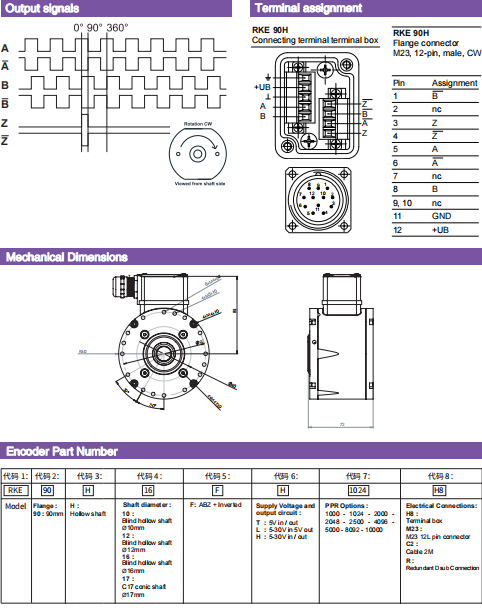

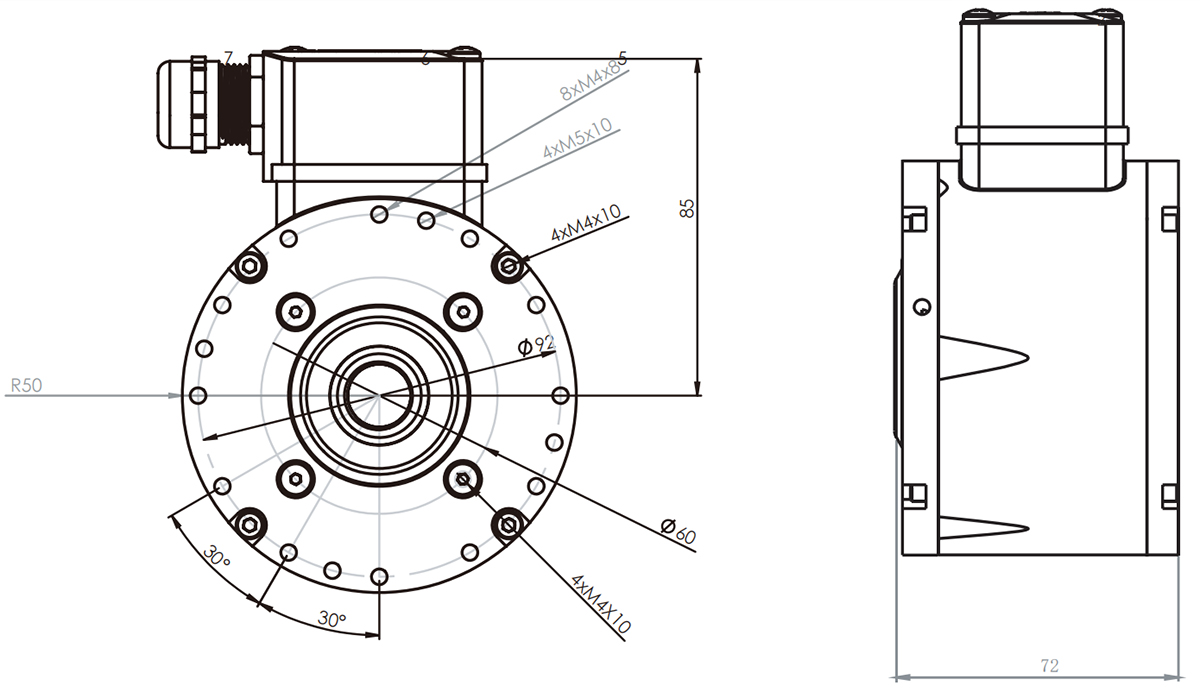

尺寸图
