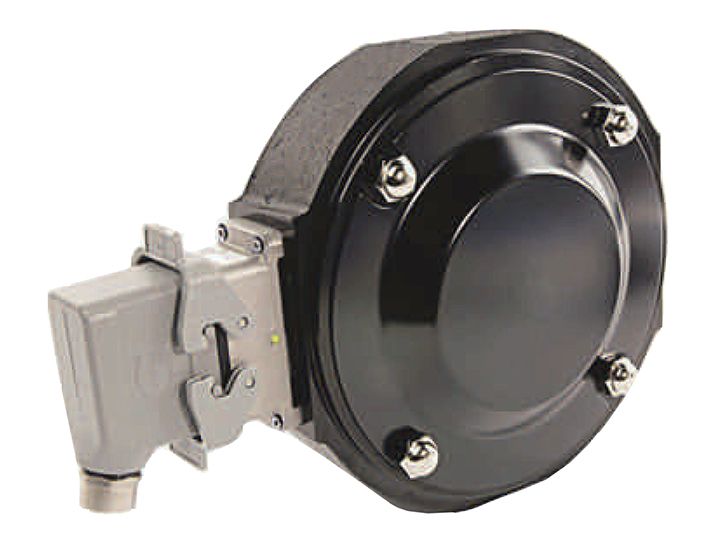

RKE9900

产品特性


	○	新传感器可提供高达 0.075" 气隙，比同类产品高 50%		○	分辨率提高到 4096PPR
	○	重新设计的电路，带 LED 灯和警报输出的在线诊断		○	-40~ +100℃宽温度范围
	○	脉冲轮优化，可提供大轴夹持力，并易于装配

电气技术参数


	○	外径：不带连接器 8.7" （220. 98mm）		○	孔径：5/8" ~ 2-5/8"
	○	法兰：按NEMAMG1 标准 8.5"，180C型端面安装（外壳的安装）		○	高转速：不大于7000 RPM
	○	加速率：不大于3600 rpm/s		○	外壳材料：铸铁
	○	传感器外壳材料：不锈钢		○	所需轴长：至少 2.5"
	○	径向气隙： 1024PPR或更低转速时 0.075"，+0.015" / -0.070" 高于1024PPR时 0.050"，+0.015" / -0.040"		○	允许轴向跳动： ±0.150"
	○	工作温度范围：-40℃~ +100℃		○	存放温度范围：-40℃~ +125℃
	○	湿度：100%相对湿度		○	抗冲击：200 G's Min（DIN EN 60068-2-6）
	○	抗振动：18 G's （5 ~ 2000Hz）（DIN EN 60068-2-27）

机械参数


	○	输入电源要求：5~24VDC下每个传感器模块+线驱负载的典型电流是95Ma		○	输出信号：线路驱动器，±150mA
	○	扫描原理：增量，磁阻原理		○	频率响应：不大于180kHz
	○	电气抗扰性：2kV ESD，反极性，电源短时间短路		○	相位检测：从C型端面看，逆时针旋转（CCW）A超前B
	○	正交相位：90°±45°		○	占空比：50%±15%
	○	连接器：标准。可选MS3102 10针、尾缆或自锁连接器用于延长电缆		○	脉冲数：0100/ 0512 1024/ 2048/ 2500/ 4096/如需其他脉冲数请咨询订购商
	○	认证：CE 、RoHS

电气连接

信号	连接器针脚	线序	MS3102E18-IT#
0V	1	黑色	A
B	2	绿色
A	3	蓝色	D
N/C	4	紫色	C
报警输出	5	N/A	F
V+（5-24 VDC）	6	红色	B
B	7	黄色	H
A	8	灰色	G
N/C	9	橙色	I
屏蔽	10	屏蔽	J

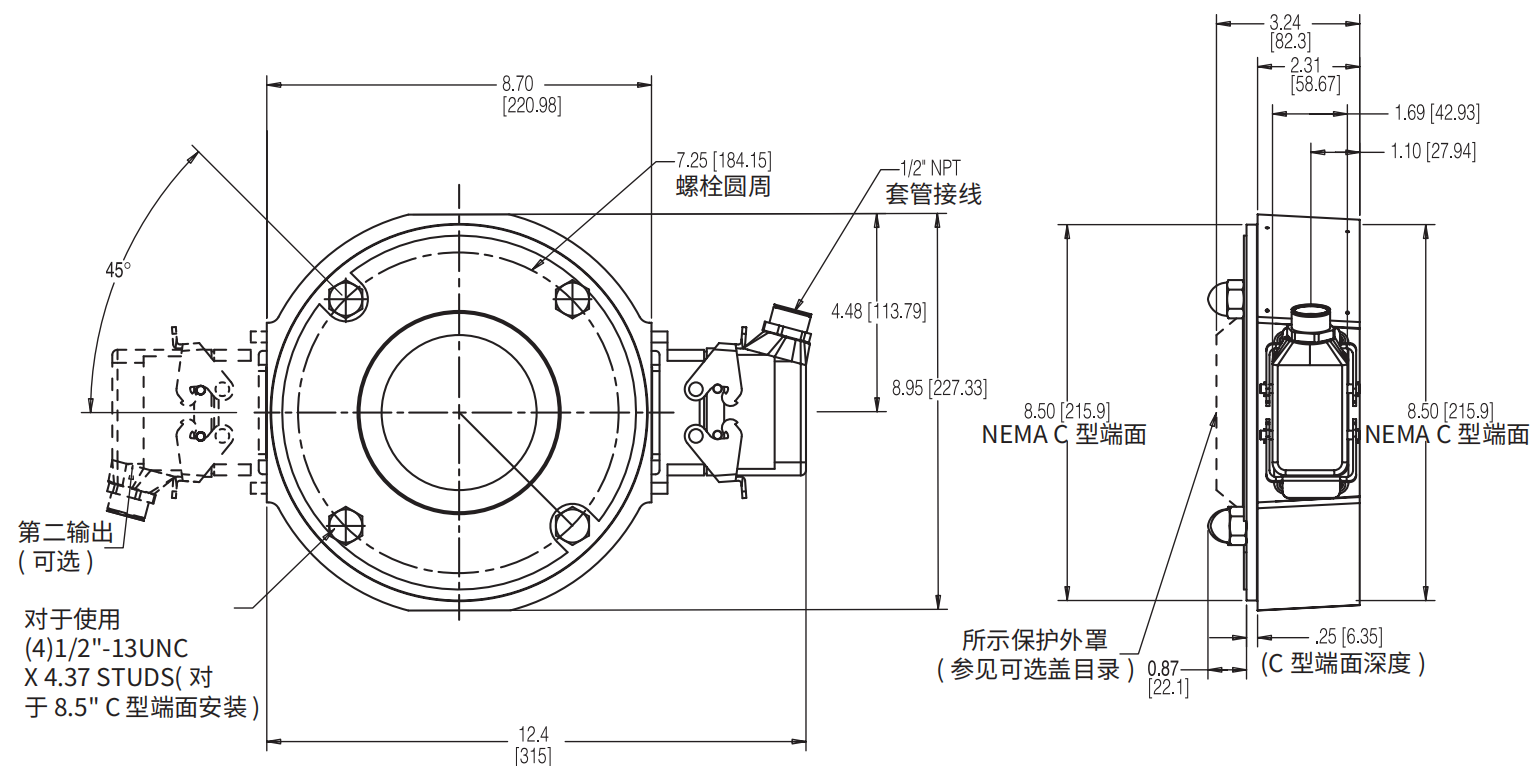

尺寸图

订购信息

代码1：型号	代码2：PPR	代码3：零位	代码4：脉冲转子孔径	代码5：电气输出	代码6：接线端子
RKE9900	0100 0512 1024 2048 2500 4096	L：无零位 Z：带零位信号输出	V85 5/8" M16 16mm V01 1.00" V25 25mm V183 1-3/8" M30 30mm V185 1-5/8" M40 40mm V187 1-7/8“ M45 45mm V281 2-1/8“ M50 50mm V283 2-3/8‘ M60 60mm V287 2-7/8" M70 70mm 如需其它孔径，请咨询订购商	1： 5-26VDC输入， 5-26VDC线路驱动输出（IC-WE），单路输出 2： 5-26VDC输入， 5-26VDC线路驱动输出（IC-WE），双路输出	C：1/2“NPT自锁工业连接器 M：10针MS连接器 P：18“尾缆（不带报警输出） Q：18“电缆上带自锁工业连接器
